Bipolar Bağlantılı Transistörlerin (BJT'ler) Kullanımı
Bipolar bağlantılı transistörler NPN ve PNP olmak üzere iki tiptedir ve bu tiplerin her birinin üç terminali vardır: taban, kollektör ve emitör. Bu transistörlerin temel özelliklerinden biri, taban terminalinden geçen akım miktarı ile kontrol edilmeleridir.
Bipolar bağlantılı transistörler tamamen açık, tamamen kapalı veya ikisi arasında bir yerde olabilir. Bunlar, bipolar bağlantılı transistörün çalışma bölgeleridir:
- Doygunluk Bölgesi (Transistör tamamen açık konumda)
- Kesme Bölgesi (Transistör KAPALI)
- Aktif Bölge (Transistör tamamen açık ve tamamen kapalı arasında bir konumdadır)
Transistörü anahtar olarak kullanmak istiyorsanız, transistörü kesme bölgesi (açık anahtar) ve doyma bölgesi (kapalı anahtar) arasında geçiş yapabilecek şekilde ayarlamanız gerekir.
Ama merak etmeyin, göründüğünden daha kolay ;)
NPN Transistörün Anahtar Olarak Kullanımı
NPN transistörünün nasıl bir anahtar olarak işlev görebileceğini anlamak için pratik bir örnek kullanalım:

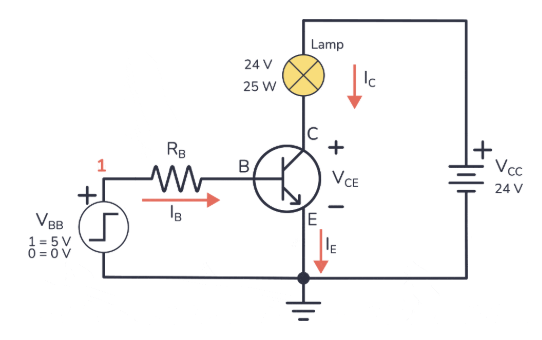

Diyelim ki, örneğin bir Arduino'dan gelen ve 0V ile 5V (0 ve 1) arasında geçiş yapan bir dijital sinyaliniz var ve 24V'luk bir lambayı kontrol etmek istiyorsunuz. Dijital sinyali doğrudan kullanamazsınız, ancak aşağıdaki gibi NPN transistörleri kullanabilirsiniz:
Giriş sinyali 5V'a ayarlandığında, R B üzerinden akım akar ve bu da transistörün kapalı bir anahtar gibi davranmasına ve lambanın yanmasına neden olur.
Dijital giriş sinyali 0 olduğunda, hiçbir voltaj uygulanmaz ve sonuç olarak R B üzerinden hiçbir akım akmaz . Bu durum, transistörün açık bir anahtar gibi davranmasına ve lambanın sönmesine neden olur.

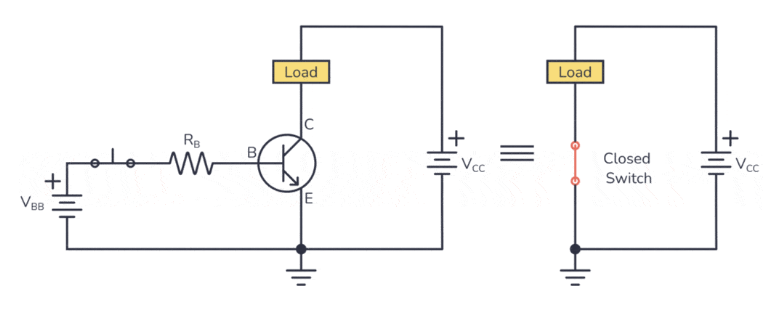

Not: Bu devrede dijital bir giriş sinyali kullanıyoruz, ancak bunu herhangi bir DC sinyaliyle değiştirebilirsiniz. Örneğin, bir DC güç kaynağına bağlı bir basmalı düğme olabilir.
